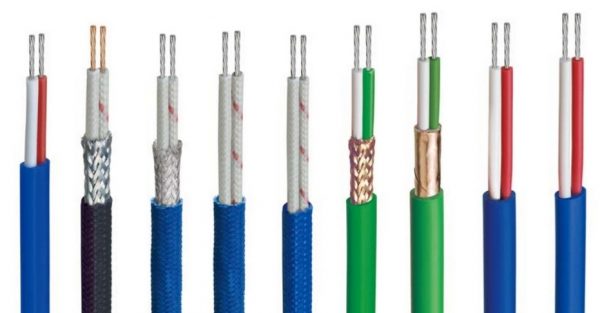

熱電偶用補償導線 1.用途 本產品廣泛用于冶金、化工、石油、發電以及科研等部門采用熱電偶方法測量溫度（連接測溫儀表）。 2.?型號與結構形式

補償導線型號	配用熱電偶	補償導線合金絲		絕緣層著色規定
		正極	負極	正極	負極
SC	鉑銠10-鉑	SPC（銅）	SNC（銅鎳）	紅	綠
KC	銅-康銅	KPC（銅）	KNC（康銅）	紅	藍
KX	鎳鉻-鎳硅	KPX（鎳鉻）	KNX（鎳硅）	紅	黑
EX	鎳鉻-銅鎳	EPX（鎳鉻）	ENX（銅鎳）	紅	棕
JX	鐵-銅鎳	JPX（鐵）	JNX（銅鎳）	紅	紫
TX	銅-銅鎳	TPX（銅）	TNX（銅鎳）	紅	白

3.技術性能和使用條件 1）?一般用絕緣層應經受交流50Hz、電壓4000V的火花試驗不擊穿。試驗機的運行速度應保證絕緣每點經受電壓作用時間不小于0.2s。 2）?補償導線的熱電動勢及允差應符合表2的規定。 3）?補償導線成品應經受工頻500V電壓試驗1min不擊穿。
